纳米能源所仪器开放共享 | 平台资源（五）

来源：公共技术服务中心发布时间：2024-06-03

仪器开放共享 | 平台资源

北京纳米能源与系统研究所公共技术服务中心微纳制造与加工技术平台拥有各类设备200余台，其中很多设备可用于二维材料器件制备工艺以及性能测试，本次介绍其中3台光学检测设备。中心秉持“开放共享、协同创新”的理念，积极拓展与国内外科研机构的合作交流，包括接纳外来用户经过培训后独立使用设备，提供微纳加工、材料制备、分析测试、技术咨询等灵活多样的对外服务形式。

设备联系方式：

赵老师 zhaohuabo@binn.cas.cn

岳老师 yuechuan@binn.cas.cn

联系电话：010-60688310/8332

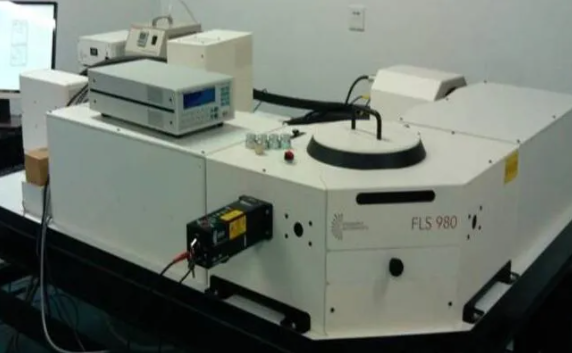

（一）UV-Vis-NIR全功能型稳态/瞬态荧光光谱仪

基本信息

品牌：Edinburgh Instruments

型号：FLS980-S2S2-stm

产地：英国

设备联系人：赵老师

主要用途

该仪器是一种基于荧光光谱法原理，用于测定材料发光性能（如，激发光谱、发射光谱、量子产率、荧光强度以及荧光寿命等）的分析仪器，是一种综合型的荧光光谱仪，既可以测得覆盖200～1700 nm波段的紫外可见-近红外光的稳态光谱，同时又可测得瞬态光谱。

主要用于分析固体、液体（透明和非透明）、粉末、薄膜的稳态荧光光谱（激发光谱，发射光谱，偏振光谱，动力学光谱，同步光谱，三维荧光光谱），瞬态光谱（时间分辨激发/发射光谱，磷光衰减寿命光谱，荧光衰减寿命光谱）等。

设备性能

1.稳态光谱可测范围：200nm-1700nm

2.磷光寿命测量范围：1μs～10s

3.荧光寿命测试最小时间分辨率:305fs

4.荧光寿命测量范围：100ps－10s

5.光源: 450w氙灯，us闪光灯，ns闪光灯

6.水拉曼峰信噪比>12,000:1

使用要求

1.样品量：固体粉末：30-100mg（尽量充分研磨）.

2.液体样品：3-5mL左右

3.注意标注：样品有无毒性、挥发性等信息

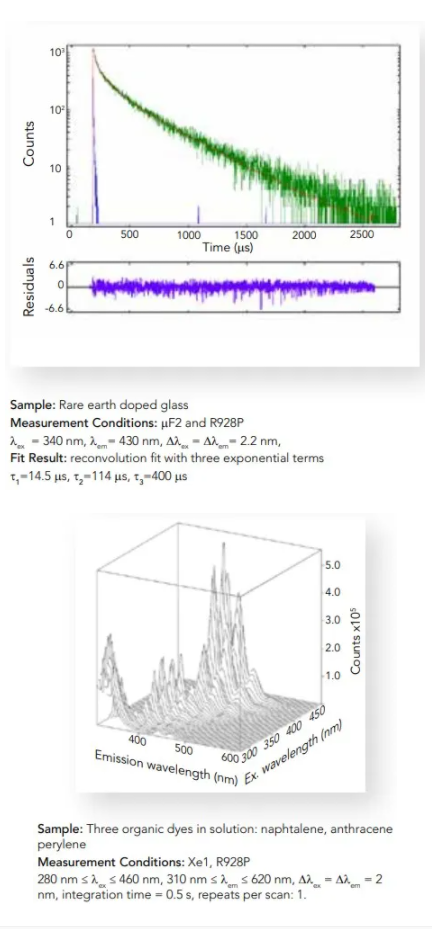

应用展示

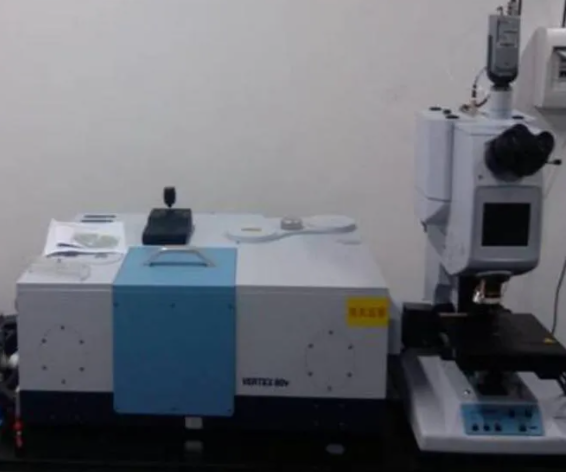

（二）傅里叶变换红外光谱仪

基本信息

品牌：Bruker

型号：VERTEX80v

产地：德国

设备联系人：赵老师

主要用途

傅立叶光谱方法利用干涉图和光谱图之间的对应关系，通过测量干涉图及对干涉图进行傅立叶积分变换的方法来测定和研究光谱图。广泛应用于无机化学、有机化学、生物化学、材料科学等领域。

其主要作用包括：

1.分析物质组成：FT-IR能够测量物质在红外波段的吸收光谱，通过分析吸收峰的位置和强度，可以确定样品中的功能基团和化学键，从而了解分子的结构和组成。

2.鉴别和识别物质：每种化合物都有独特的红外光谱指纹，通过比对样品谱图与数据库中的标准光谱，可以准确鉴别和识别未知物质的成分和性质。

3.监测反应过程：FT-IR可以实时监测反应过程中化学键的变化，如炭基伸缩、氢键形成和断裂等，从而可以控制和优化化学反应的条件和产率。

4.研究材料性质：FT-IR可以测量材料的红外吸收、透射、反射等性质，可以了解材料的形态、结构和成分，如聚合物的分子量、纳米材料的形貌和尺寸等。

5.药物分析：FT-R可以快速测定药物的含量、纯度和结构，用于药品质量控制、药效研究和药物制剂的优化。

设备性能

1.光谱范围：8000 cm^-1～30cm^-1

2.分辨率：优于0.1cm^-1

3.波数精度：优于0.005cm^-1

4.透光率精度：优于0.07%T

5.信噪比：55000:1

使用要求

1. 样品形式应是薄膜、晶体、粉末、微粒等单一形态，纯度>98%，便于与纯物质的标准光谱进行对照。

2.试样中不应含有游离水。水本身有红外吸收，会严重干扰样品谱，而且会侵蚀吸收池的盐窗。

3.试样的浓度和测试厚度应选择适当，以使光谱图中的大多数吸收峰的透射比处于10%~80%范围内。

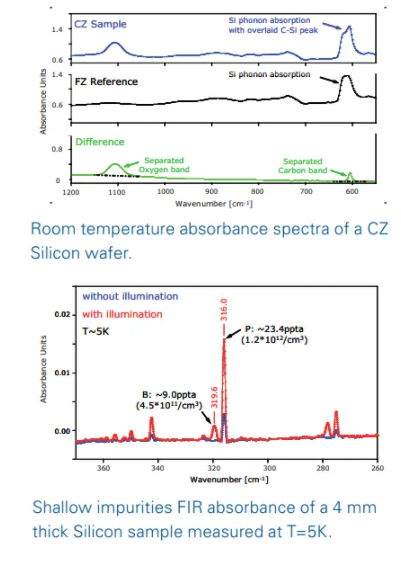

应用展示

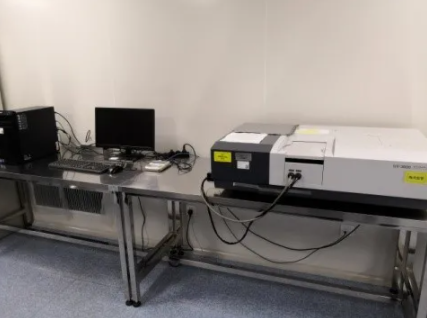

（三）UV-Vis-NIR分光光度计

基本信息

品牌：SHIMADZU

型号：UV3600

产地：日本

设备联系人：赵老师

主要用途

通过测定被测物质在特定波长处或一定波长范围内光的吸光度或发光强度,对该物质进行定性和定量分析的方法，可进行常规液体，薄膜、固体粉末的定性定量测试。

1.化学分析：测量样品溶液中的吸光度，从而检测溶液中的化学物质的浓度。

2.生物医学：测量生物样品如DNA、蛋白质、酶的分子浓度。

3.环境检测：测量水中污染物如重金属离子、有机物，以及大气中污染物二氧化硫、氮氧化物的浓度。

4.食品检测：测量食品中添加剂、农药、重金属浓度，或是食品中营养成分如维生素、脂肪等物质的含量。

5、材料检测：薄膜的透过率、金属片或金属片上薄膜的镜面反射率测定

设备性能

1.测试波长范围：185～3300nm（透过模式），220～2600nm（积分球模式）。

2.分辨率：0.1nm。

3.谱带宽度：

UV/Vis:0.1/0.2/0.5/1/2/3/5/8nm,8段转换

NIR:0.2,0.5,1,2,3,5,8,12,20,32nm,10段转换

4.检测器：光电倍增管/InGaAs/Cooled PbS。

5.杂散光：

0.00008%T以下(220nm,NaI10g/L溶液);

0.00005%T以下 (340nm, NaNO2);

0.0005%T以下 (1420nm,水 );

0.005%T以下 (2365nm,氯仿 )

使用要求

1.液体、透明薄膜选吸收或透过；粉末、块体、不透明薄膜选吸收或反射

2.液体样品需要适合的浓度。浓度过低则得到的信号值过低，测试误差加大。浓度过高时，信号值过大，超出检测阈值，无法准确测量，样品量5ml或以上。

3.粉末样品一般需要100mg以上，块状或薄膜样品要求尺寸＞=1^*1cm，测试范围200-2500nm。

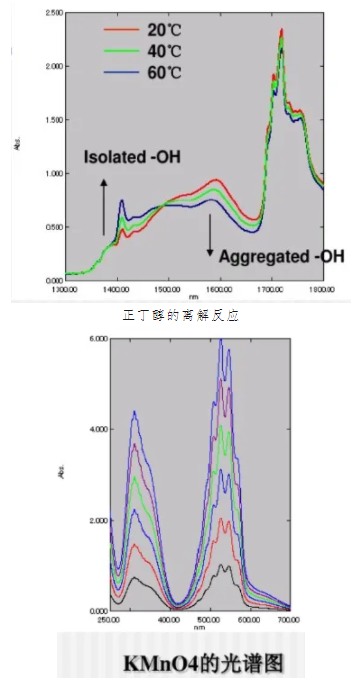

应用展示
