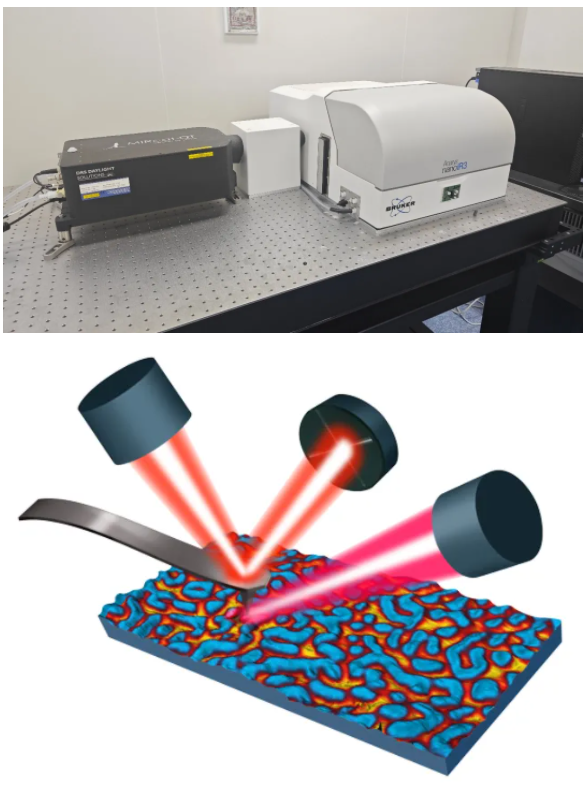

基本信息

品牌：Bruker

型号：Nano IR3

产地：德国

设备联系人：赵老师

主要用途

应用领域

1.环境科学：

（1）水体中纳米塑料的检测

（2）微塑料的老化和降解检测

（3）气溶胶中微颗粒检测

2.地质科学：

（1）页岩和陨石中固态有机质分析

（2）月壤/岩屑成分分析

3.高分子科学：

4.生命科学：

5.材料科学：

设备性能

1.AFM成像模式：力调制模式、开尔文探针力模式、力校准模式，具备静电力显微镜和导电原子力显微镜功能等

2.红外光谱图像空间分辨率：10nm

3.红外光谱范围：800—1850cm^-1，线宽优于2.0cm^-1

4.X-Y-Z扫描范围 50 µm x 50µm x 6 µm

使用要求

1.普通样品：

（1）样品表面越平整，更容易获得准确的结果（RMS<50 nm）；

（2）最大样品尺寸：10x10 mm2，最大样品高度：3.5 mm；

（3）最小厚度要求：>20 nm；最高单分子层灵敏度（必须使用平整的Au衬底）

2. 高分子聚合物/复合材料：

（1）切片/冷冻切片，与TEM切片相同，厚度100-500 nm，薄片沉积在镀金硅片、红外光透光基片（如：ZnS , ZnSe, BaF2）或云母片等表面平整的基片上；

（2）旋涂在硅片、镀金硅片、玻璃片、高定向热解石墨等表面平整的基片上；

（3）气相蒸镀在表面平整的基片上；

（4）滴在硅片或镀金硅片上，吹干或者自然风干。

应用展示

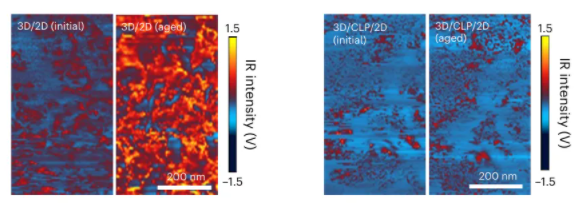

1. 钙钛矿异质结热作用老化前后AFM-IR表面分析

(Nature Energy, 2023, doi.org/10.1038/s41560-023-01205-y)

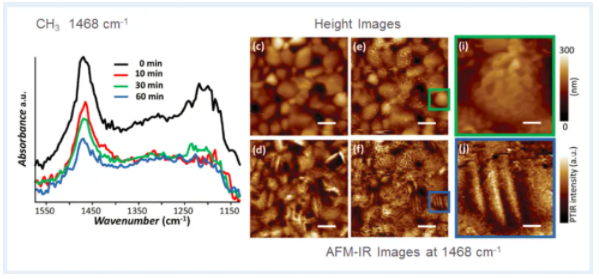

2.CH₃NH₃Pbl₃溶液在沉积和退火后的检测图像

（Adv.Mater.,2015）
